TF-20000/22000(JIS5K) 23000(JIS10K) 24000(JIS20K) : NW
・拥有较长的有效长度，适用于振动吸收、反复变位的排管
・与管内流体的接触部分均为不锈钢（标准SUS304）
- 口径：20A～300A
- 材质：不锈钢
获得日本＜发明功劳奖＞
＊ 国土交通省指定规格
＊NK认证NO.91FV202B
使用波纹管
Tuf Omega Tube

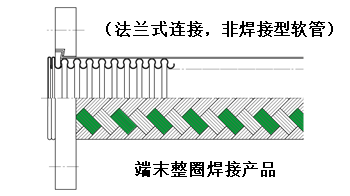

构造
・标准法兰与软管进行非焊接组装，法兰可任意转动

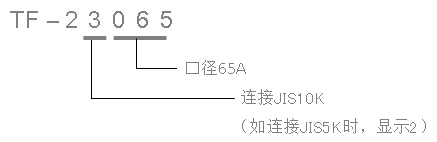

表示例
连接接头
带JIS10K法兰
JIS5K、JIS20K
安装注意事项
・使用垫片的标准为无石棉垫片
・安装时，应尽量均匀的拧紧螺栓
请使用我公司指定的专用垫片。
螺栓拧紧扭矩（推荐值）
| 口径 (A) (mm) |
扭矩Kg・m |
|---|---|
| 20A ～ 40A | 5 ～ 8（ 49.1～ 78.5N・m） |
| 50A ～ 100A | 8 ～10（ 78.5～ 98.1N・m） |
| 125A ～ 150A | 14 ～18（137.3～176.6N・m） |
| 200A ～ 300A | 16 ～20（157.0～ 196.2N・m） |
標準在庫品
|
口径 |
全長L (mm) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 300L | 400L | 500L | 600L | 700L | 750L | 800L | 900L | 1000L | ||
| 20A | ○ | ○ | ○ | ○ | ○ | ✕ | ○ | ○ | ○ | |
| 25A | ○ | ○ | ○ | ○ | ○ | ✕ | ○ | ○ | ○ | |
| 32A | ○ | ○ | ○ | ○ | ○ | ✕ | ○ | ○ | ○ | |
| 40A | ○ | ○ | ○ | ○ | ○ | ✕ | ○ | ○ | ○ | |
| 50A | ○ | ○ | ○ | ○ | ○ | ✕ | ○ | ○ | ○ | |
| 65A | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 80A | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 100A | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 125A | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 150A | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 200A |
|
|||||||||
| 250A | ||||||||||
| 300A | ||||||||||
○为库存品
