特長
- ISO10380(2012年度版)柔軟性クラス1の要求事項に合格したチューブです。(8A~50A)
- 幅広い要求に対応できる汎用品です。
- 山谷均一の肉厚で偏肉がない為、繰り返しの耐久性に優れています。
- 耐圧、耐久性とも最高水準です。
- 一つ山形状によりチューブ首元のねじれを解消し耐久性をアップします。
- 用途:中圧用

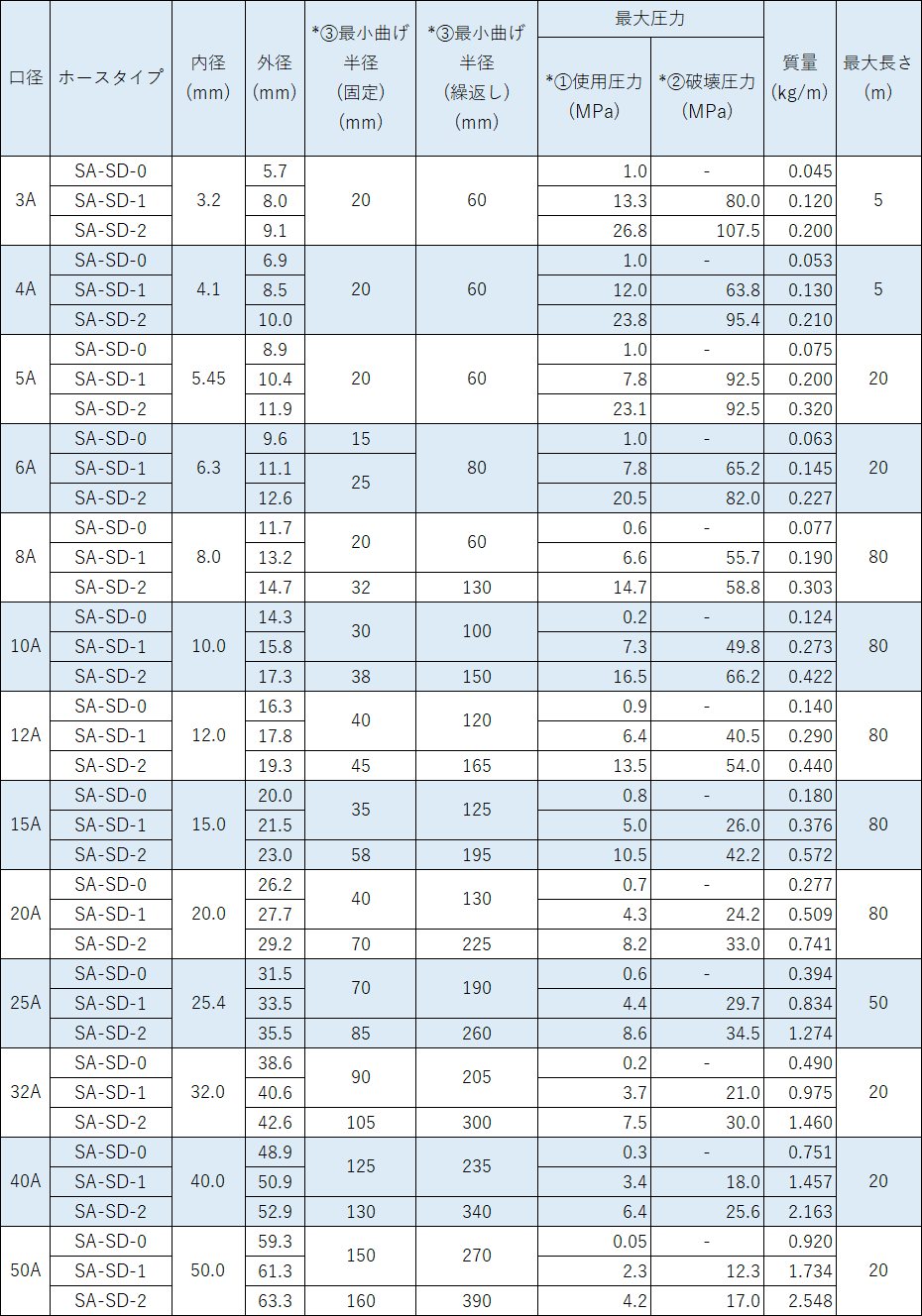

規格
- 口径:8A~50A
※8A未満の製作についてはご相談ください。
- 材質:チューブ … ステンレス鋼(SUS304/SUS316L)
ブレイド … ステンレス鋼(SUS304)
*①1重ブレイド付フレキの使用圧力は、常用における計算値です。
2重ブレイド付フレキの使用圧力は、破壊圧力の1/4の数値です。
裸チューブの使用圧力は、直管状態で加圧した後に圧力を除き、残留伸びが0の時の圧力を表示。
*②破壊圧力は実験値です。(常温時)
*③最小・繰返し曲げRについて、ISO10380の数値に準ずるか、それ以下の数値とします。
閲覧履歴
オプション
-
埋設用防食テープ巻
発錆防止剤を主成分としたコンパウンドをナイロン基布に浸透させテープ状にしたものをチューブ部分に巻き付け、外面の耐食性を向上させるオプションです。上記防食テープの外側に塩化ビニール系の保護テープを巻き、擦過などから保護致します。仕様温度範囲は55℃以下です。標準フランジ材質はステンレスとなります。
